Sattelschmiege mit Setzstufen-Wangen-Verbindung im 45° Winkel

09.04.2024 Software

Mit Compass Software ist es jetzt möglich Sattelschmiegen mit Setzstufen-Verbindungen im 45° Winkel zu fräsen, was besonders für amerikanische und englische Kunden interessant ist.

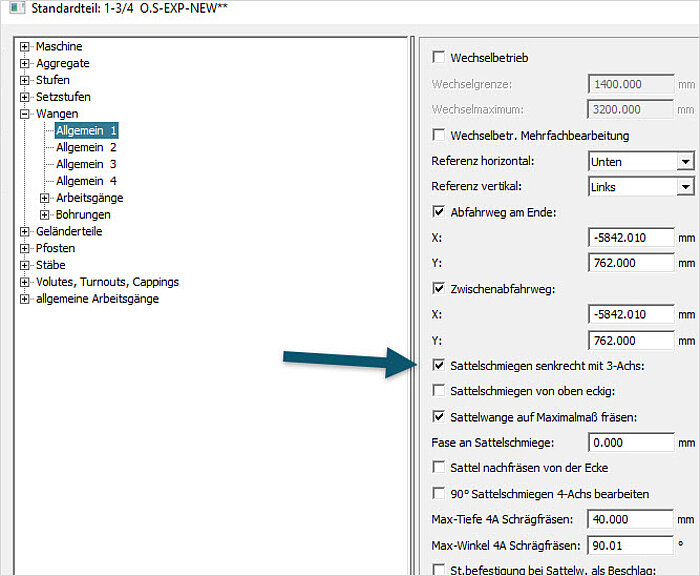

Im angloamerikanischen Raum werden die Sattelwangen teilweise mit einer 45°-Schmiege mit den Setzstufen verbunden. In der Software ist es nun möglich, diese Verbindung mit zwei Arbeitsgängen passend zu (dünneren) Setzstufen zu erstellen. Im ersten Schritt wird die Wange mit einer 3-Achs-Bearbeitung auf die Stärke der Setzstufe gefräst. Eventuell gewünschte Montageluft kann definiert werden. Im zweiten Arbeitsgang wird die Schmiege mit der Fräserspitze in einem Winkel von 45° in einer Zustellung gefräst. Ein Überfräsen in die Sattelschmiege hinein ist frei einstellbar. Dabei wird auch berücksichtigt, in welche Richtung gefräst werden muss, um ein ausrissfreies Resultat zu erzielen.

Das Ergebnis dieses Arbeitsganges ist eine passgenaue Setzstufenschmiege mit gerader Unterkante. Dies erleichtert die Montage der Setzstufen erheblich. Die Kante bildet einen exakten Anschlag für die Setzstufe. Außerdem kann die Setzstufen-Wangen-Verbindung auf der geraden Fläche besser befestigt werden. Dies erhöht die Stabilität der Treppe.

Der neue Arbeitsgang „Sattelschmiege nur Spitze fräsen“ erleichtert und beschleunigt die Montage erheblich, verbessert die Stabilität der Treppe und liefert ein ausrissfreies Ergebnis.
