Kennen Sie schon unsere Option Winkelbeschläge?

Ihre Vorteile auf einen Blick:

• Effizienter arbeiten: Automatische Bohrmuster und dynamische Positionierungen sparen Zeit und Aufwand.
• Flexibel bleiben: Verschiedene Ausführungen und anpassbare Parameter ermöglichen individuelle Lösungen.

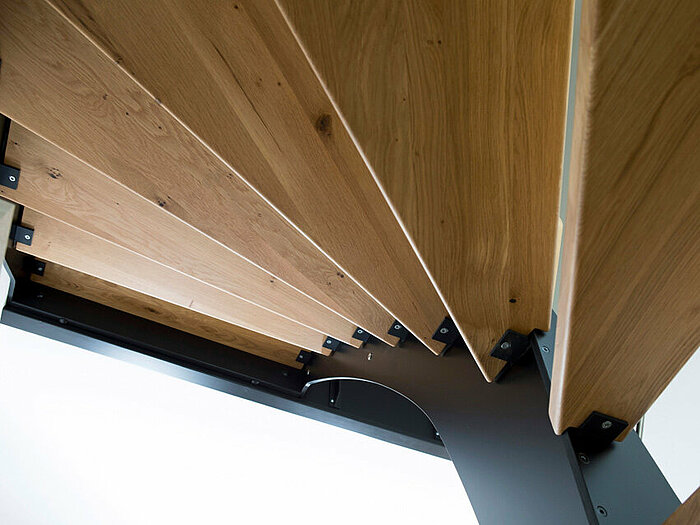

1. HPL-Wangen-Befestigungswinkel am Austritt

Wir haben die Funktionalität des Befestigungswinkels am Austritt erweitert. Neben der Verwendung an der Wangenstirn kann der Winkel nun seitlich angeschraubt werden, um dünne HPL-Wangen stabiler an der Deckenkante zu befestigen.

Zusätzliche Optionen im Bohrmuster ermöglichen eine noch präzisere Planung:

• Neue Positionen stufenseitig und nichtstufenseitig.
• Flexible Setzmethoden: direkt in der Höhenkonstruktion, über das Bohrmuster oder aus Voreinstellungen.

Die Winkel werden sowohl im Grundriss als auch in der Höhenkonstruktion visualisiert – für maximale Planungsgenauigkeit.

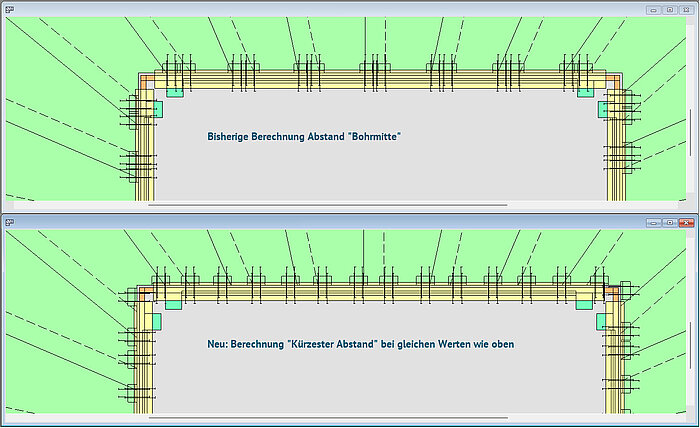

2. Kürzester Abstand zur Stufenvorderkante

Diese Funktion sorgt dafür, dass Winkel bei verzogenen Stufen nicht aus der Treppe laufen. Besonders bei Doppelwinkeln, Winkelbeschlägen und Winkelbeschlägen mit Gewinde wird eine gleichmäßige und exakte Platzierung gewährleistet.

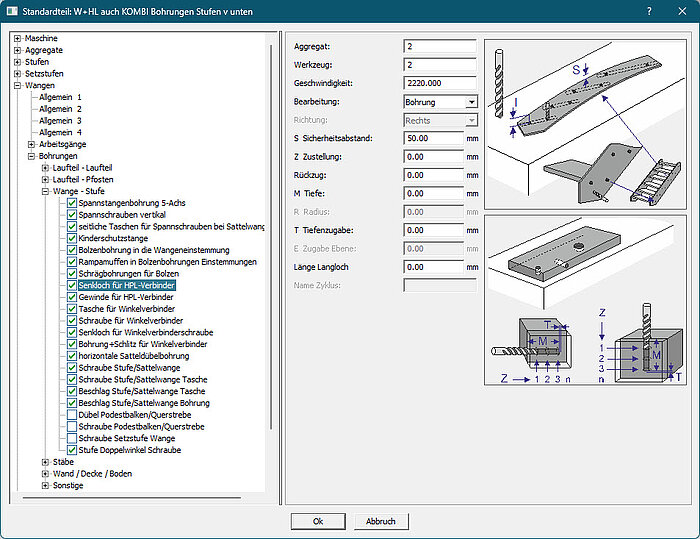

3. Bohrung in Wangen mit Gewinde

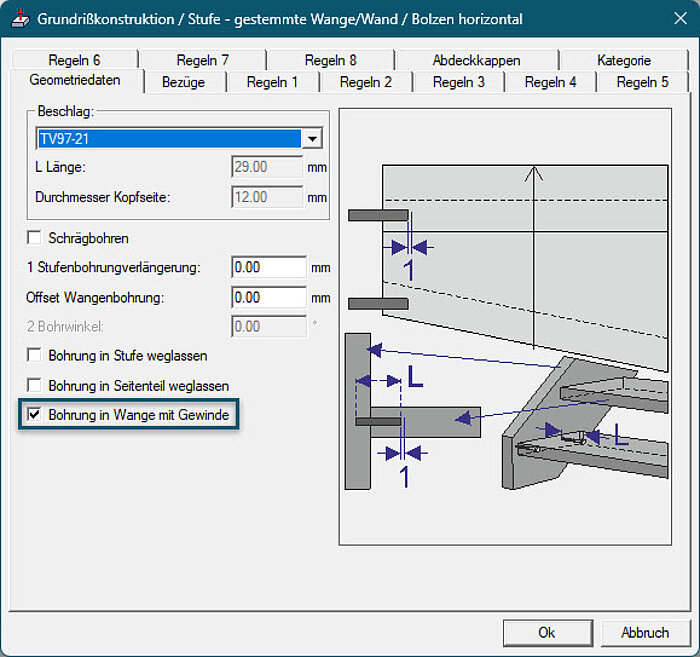

Für unsichtbare Befestigungen im RCD-Treppensystem haben wir die Funktion „Bohrung in Wange mit Gewinde“ eingeführt.

• Das Bohrmuster wird in der Wangen-Schablone hinterlegt.

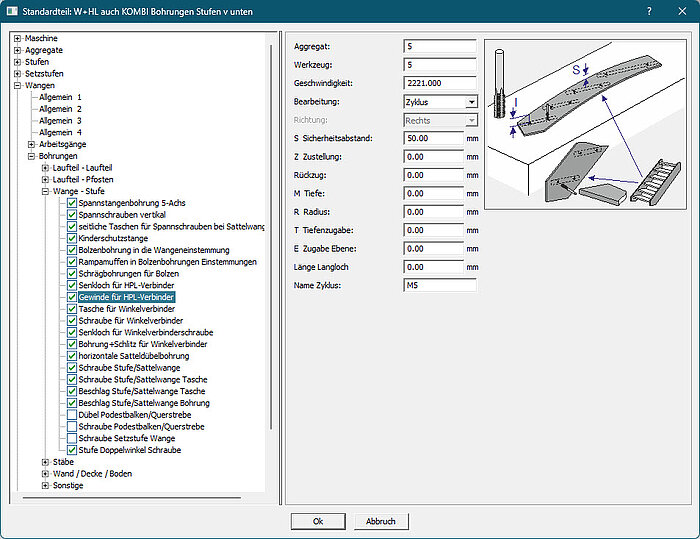

• Der Postprozessor aktiviert den Gewindeschneidzyklus automatisch.
• Die Maschine fräst oder schneidet das Gewinde direkt in die Bohrung.

Das spart Zeit, reduziert den manuellen Aufwand und sorgt für eine nahtlose Weiterverarbeitung.

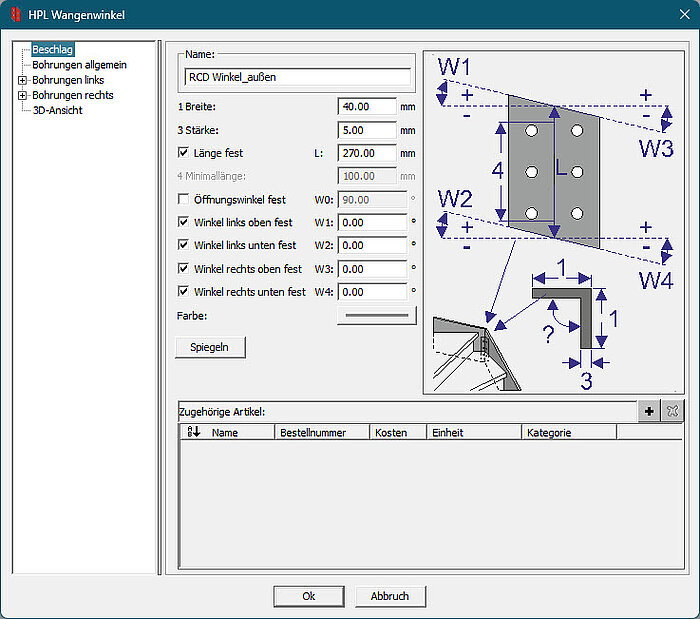

4. Flexibler HPL-Wangenwinkel

Der neue HPL-Wangenwinkel ist ein echtes Multitalent. Mit frei definierbaren Parametern lassen sich Abmessungen, Winkel, Bohrpositionen und weitere Details wie Gewinde oder Senklöcher individuell anpassen.

• Feste Werte: Ideal für Standardlösungen, bei denen der Winkel als Lagerware bestellt werden kann.
• Dynamische Werte: Die Maße passen sich flexibel an Ihre Konstruktion an.

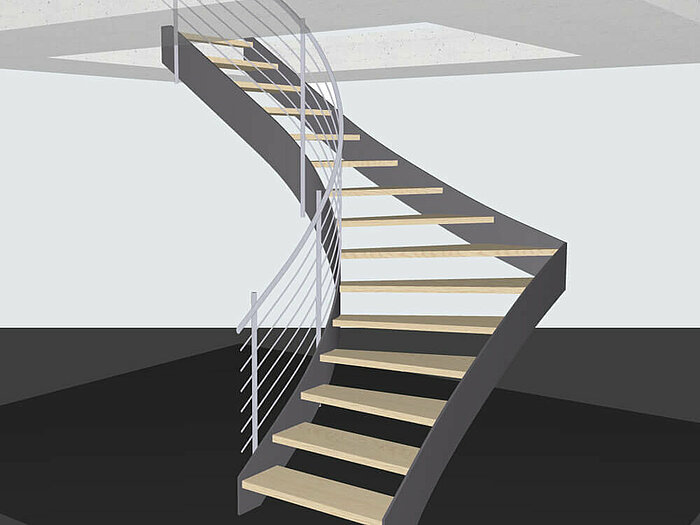

• Durch die 3D-Darstellung haben Sie alle Eingaben direkt im Blick. Feste Werte werden exakt dargestellt, während freie Werte eine realitätsnahe Vorschau bieten – perfekt, um Fehler zu vermeiden.

Vielseitige Platzierungsmöglichkeiten:

• Stufenseitig oder nichtstufenseitig.
• Als Verbindung in der Wangenverlängerung.
• Als Wandanker an festen Bauteilen.
• Als Eckverbindung im Grundriss.

Nahtloser Produktionsprozess:

• Ausgabe als Schablone oder DXF-Datei.
• Direkte Übergabe an die CNC-Bearbeitung für eine optimierte Fertigung.

Mit den neuen Funktionen unserer Option Winkelbeschläge gestalten Sie Ihre Projekte effizienter, präziser und individueller als je zuvor. Ob Standardlösung oder Sonderkonstruktion – profitieren Sie von der Flexibilität und Automatisierung, die Ihre Prozesse auf ein neues Level heben.
