Treppenkonstruktion

Compass Software

CAM/CNC

Allgemein

Externe Treppe: Bearbeitungsmodus der Stufen erweitert

Der Bearbeitungsmodus für Stufen in der externen Treppe wurde um Bearbeitungsmöglichkeiten erweitert: Jetzt sind alle Taschen, vertikale und horizontale Bohrungen in den Stufen nachträglich zu bearbeiten.

1:1 Ausgabe: Schablone um Pfosten wickeln

Wenn in der Voreinstellung 1:1 Schablonenausdruck ein Plotter mit Messer aktiviert ist und im Pfosten die Schablone um den Pfosten wickeln aktiv ist, werden die Trennlinien der Pfostenseiten auf das Schneidemesser ausgegeben. Das Ergebnis sind 4 Einzelseiten. Dies entspricht nicht der Einstellung "Schablone um den Pfosten wickeln". Nach der Anpassung werden die Trennlinien auf dem Stift ausgegeben und der Anwender erhält eine Schablone, die er um den Pfosten wickeln kann.

Compass Software
< >
X

Treppenkonstruktion

Übergang Treppe -> Brüstungsgeländer: Verbindungen Einfach oben/Einfach unten

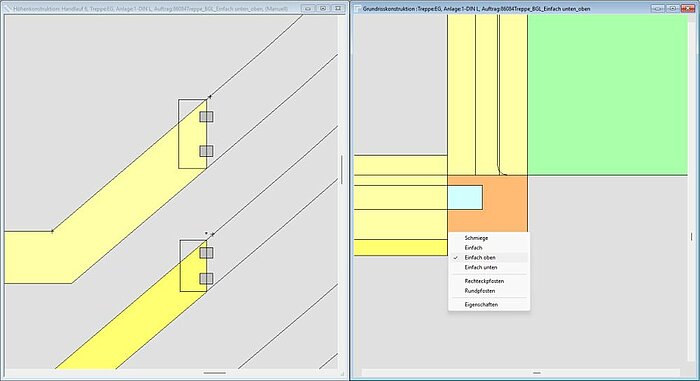

Am Austritt einer einzelnen Treppe bzw. Antritt und Austritt einer Treppe in der Anlage können im Übergang zum Brüstungsgeländer jetzt die Verbindungen "Einfach oben" oder "Einfach unten" gewählt werden. Die Verbindung steht im Grundriss auf allen Laufteilen und den Füllbrettern zur Verfügung.

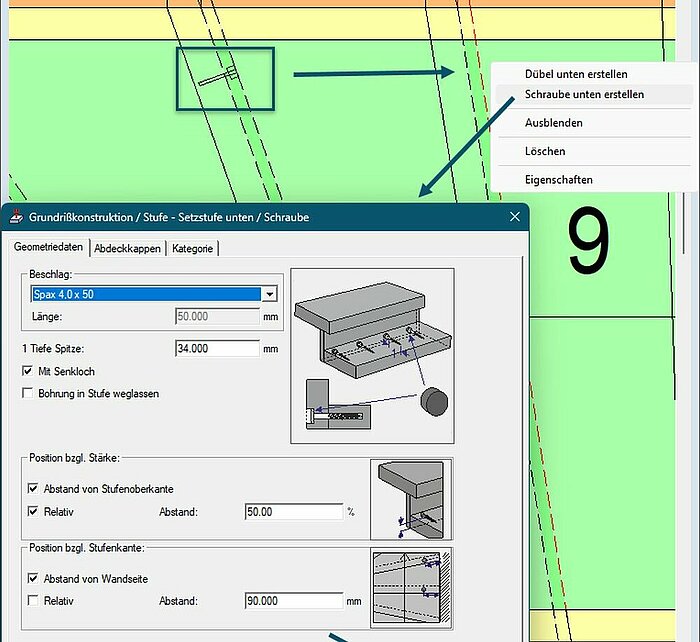

In der Verbindung können Bohrmuster und Beschläge gesetzt werden. Als Beschläge werden Dübel, Schrauben und Schrauben mit Taschen unterstützt. Diese Verbindung ermöglicht die durchgehende Konstruktion der Laufteile über mehrere Stockwerke ohne einen Pfosten am Antritt/Austritt.

Compass Software
< >
X

Übergang Treppe -> Brüstungsgeländer: Dübel in Schmiege zwischen Geländerteilen

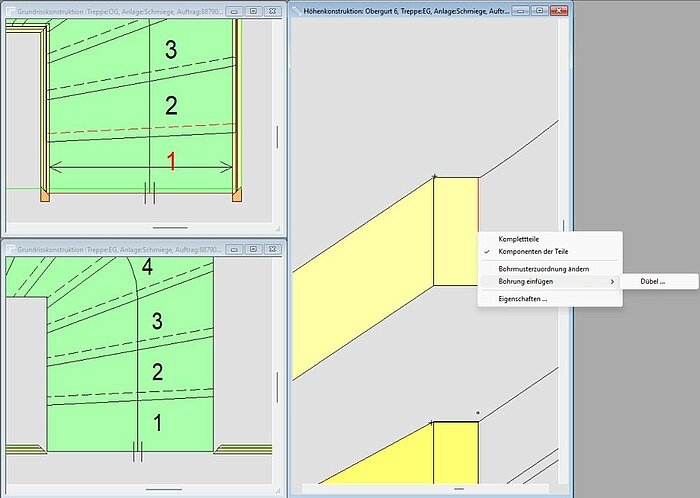

In der Schmiege von Geländerteilen zwischen Treppe und Brüstungsgeländer können jetzt Dübel gesetzt werden.

Compass Software
< >
X

00133404 - Sattelwange mit Schattenfuge: Erweiterung der Eckverbindungen

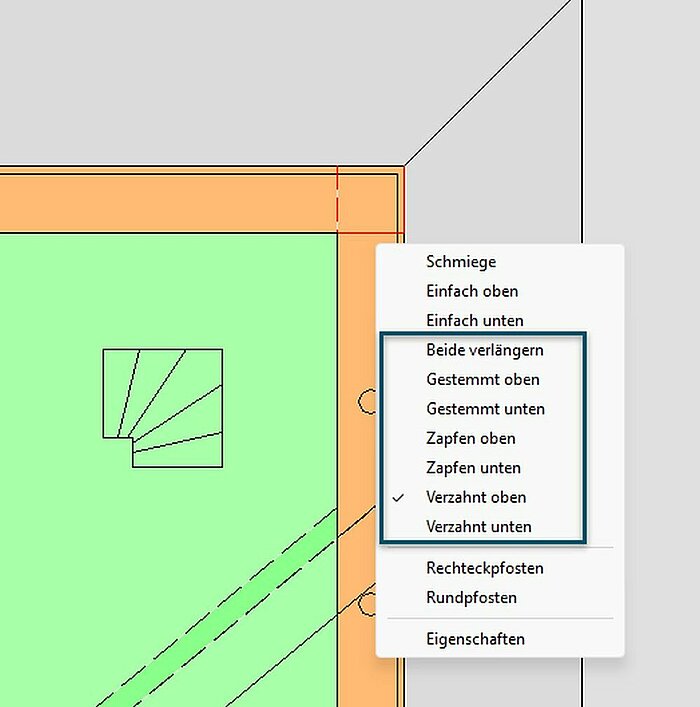

Die folgenden Eckverbindungen wurden im Artikel 00133404 - Option Sattelwange mit Schattenfuge erweitert:

  • Beide durchgehend
  • Gestemmt oben
  • Gestemmt unten
  • Zapfen oben
  • Zapfen unten
  • Verzahnt oben
  • Verzahnt unten
Compass Software
< >
X

00133404 - Sattelwange mit Schattenfuge: Paneel und Stäbe unter Wange

Im Artikel 00133404  -  Sattelwange mit Schattenfuge, wurden die Funktion Paneel und Stäbe unter Wange erweitert.

Compass Software
Compass Software
< >
X

Ortbetonkern: Stufen mit Falz an Wand an Hilfslinien verschneiden

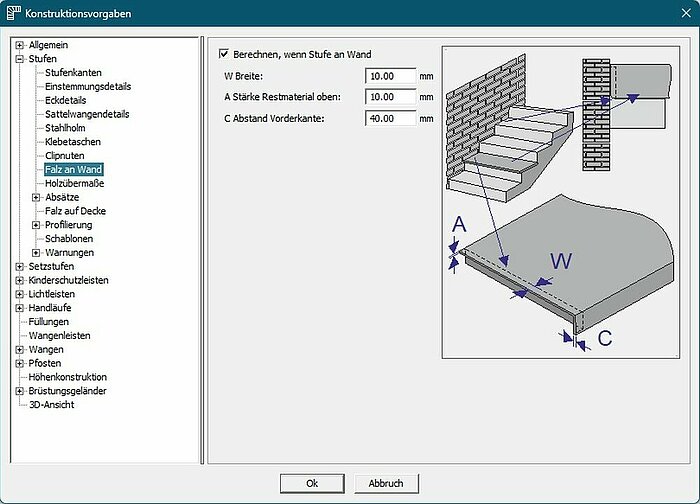

Die Funktion "Falz an Wand" wird bei Stufen auf Ortbetonkern benutzt. Sie steht jetzt auch bei Stufen zur Verfügung die an Hilfslinien verschnitten wurden.

Compass Software
Compass Software
< >
X

Höhenkonstruktion Konturen fix: Berücksichtigung neuer Fälle

Im Fall "Höhenkonstruktion: Konturen Fix" wurden zwei neue Fälle erweitert, die bisher zu einer Neuberechnung in der Höhenkonstruktion führten, wenn eine Glasscheibe vorhanden war.

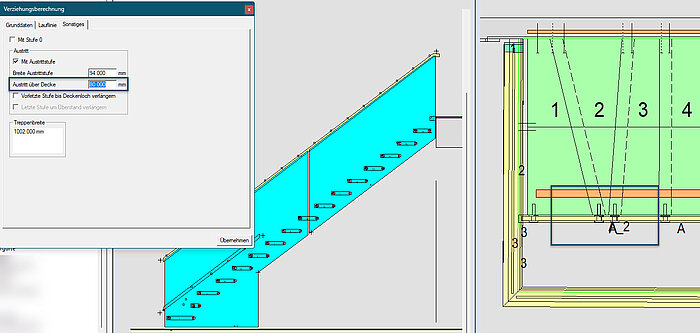

 --> Austritt über Decke kann jetzt geändert werden ohne Neuberechnung
 --> Verziehung der Treppe kann jetzt ohne Neuberechnung geändert werden. Die Änderung der Stufenköpfe wird korrekt in die Höhenkonstruktion übertragen!

Compass Software
< >
X

Grundriss: Einfacheres Einfügen von Türen, Fenster und Maueröffnungen in Wände

Bei der Eingabe von Fenstern, Türen oder Maueröffnungen in Wänden konnte es durch Eingabefehler dazu kommen, dass die "Höhe oben" kleiner war, als eingegebene "Höhe unten". Dies ist nicht sinnvoll und führt zu Problemen bei der Darstellung der Wände. Daher wurde die Eingabe um eine Prüfung erweitert: Versucht der Anwender die verdrehte Eingabe mit Ok oder Übernehmen zu aktivieren, erhält er einen Hinweis und kann seine Eingabe anpassen.

Compass Software
< >
X

Grundriss: Manuelles Einfügen von Beschlägen vereinfacht

Das Einfügen der einzelnen Beschläge war bisher im Grundriss wesentlich aufwendiger, als in der Höhenkonstruktion. Die Höhenkonstruktion merkt sich die letzte Einstellung eines Beschlages und ruft diese bei der nächsten Verwendung in der Konstruktion wieder auf. Der Anwender kann also zum Beispiel viele Schrauben mit den gleichen Werten einfügen oder muss nur den Parameter ändern, der sich wirklich ändert. Diese Funktion ist jetzt auch im Grundriss verfügbar! Wenn die Konstruktion beendet wird, ist der Wert leer. Neue Konstruktionen beginnen weiterhin mit dem Standardwert. Bei der Überarbeitung im Bestand können die Eigenschaften eines korrekt gesetzten Beschlages aufgerufen und ohne Änderung mit Ok verlassen werden. Damit ist der Speicher mit den Parametern für weitere Einfügungevorgänge gefüllt.

Compass Software
< >
X

Querstreben: Eingabe von Material + Oberflächenbehandlung

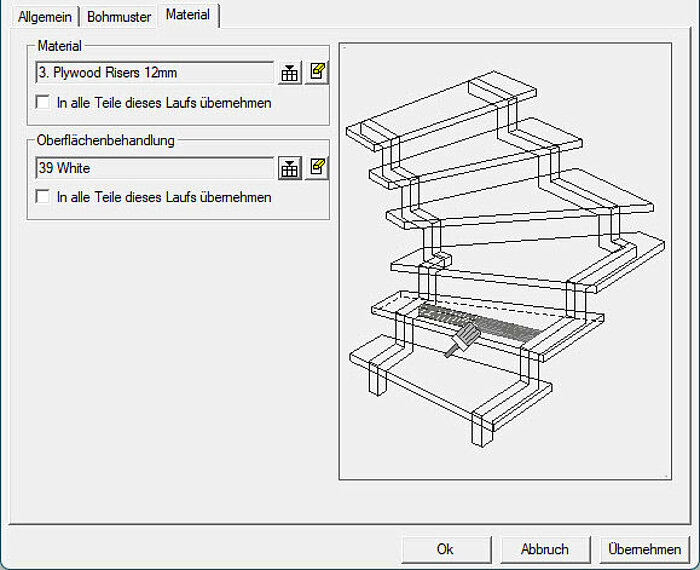

In den Querstreben ist die Möglichkeit erweitert, Material und Oberflächenbehandlung zu definieren. Diese Informationen können in die Stückliste übernommen werden. 3D Plus und 3D Plus Online stellen Material und Oberflächen entsprechend dar.

Compass Software
< >
X

3D Plus: Handlaufstütze löschen möglich

Die Handlaufstütze hat im 3D Plus der Konstruktion die gleichen Funktionen wie im Grundriss. Die mit der Maus markierte Handlaufstütze kann mit der "Entf-Taste" gelöscht werden oder über rechte Maustaste Menü "Löschen". Der Eigenschaftendialog der Handlaufstütze steht auch zur Verfügung.

Compass Software
< >
X

Formulare: Erweiterung der Stücklisten

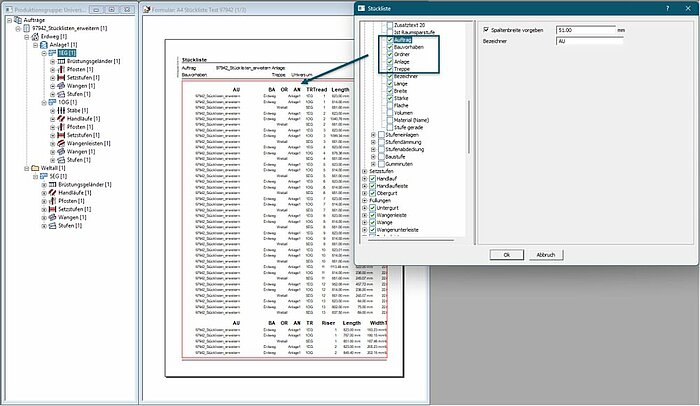

In den Stücklisten wurden die Spalten „Auftrag”, „Bauvorhaben”, „Ordner”, „Anlage” und „Treppe” erweitert. Erweitert wurden alle Teile, die in Produktionsgruppen übertragen werden: Stufen, Setzstufen, alle Laufteile, Pfosten und Stäbe aus Treppen und Brüstung und Podestbalken.
Bisher war in der Stückliste der Produktionsgruppe beispielsweise 3-mal die Stufe 1 enthalten. Eine Zuordnung zur Treppe war aus der Liste nicht direkt möglich. Mit dieser Erweiterung sieht man jetzt direkt, welches Teil zu welcher Treppe gehört und wo diese im Auftragsbaum liegt.

Compass Software
< >
X

CAM/CNC
